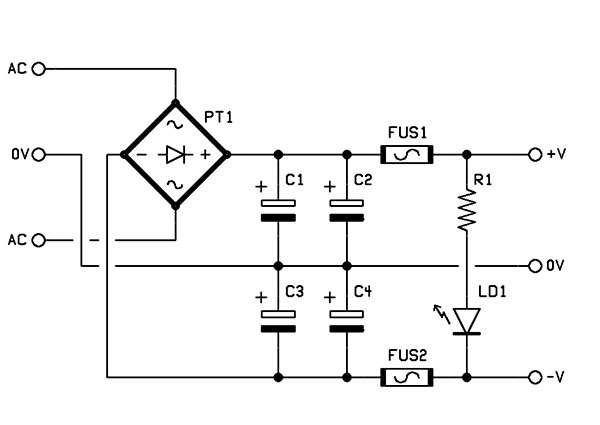

Modulo alimentatore duale per amplificatori audio

Utilizza un ponte raddrizzatore da 25 A e un gruppo di quattro condensatori elettrolitici da 4700 µF / 63 V per un filtraggio efficace della tensione raddrizzata.
Include fusibili di protezione su entrambe le linee e un LED verde di stato per indicare la presenza della tensione in uscita.

Per un funzionamento corretto e sicuro è necessario utilizzare un trasformatore con due uscite sul secondario avente una tensione non superiore a 36Vac e zero centrale. Questo valore consente di mantenere la tensione ai capi dei condensatori entro limiti sicuri, evitando il rischio di sovratensione e garantendo affidabilità nel tempo.

Il modulo è semplice da assemblare, compatto e robusto, ideale per applicazioni audio dove è richiesta una tensione simmetrica stabile e ben filtrata.

Nota importante: il trasformatore non è incluso e va acquistato separatamente.

Saldatura richiesta per il montaggio. Il kit è fornito completo di istruzioni in italiano.

• Tensione d’ingresso: trasformatore con secondario avente max. 36Vac + 36Vac e zero centrale
• Tensione d’uscita max.: ±51 V DC a vuoto
• Topologia: alimentatore duale non regolato
• Ponte raddrizzatore: 25 A
• Condensatori di filtro: 4 × 4700 µF / 63 V elettrolitici
• Protezione: fusibili su entrambi i rami (positivo e negativo)
• Indicatore di tensione: LED verde
• Dimensioni PCB: 120x100mm
• Corrente massima erogabile: fino a circa 3,5 A continui per ramo, utilizzando un trasformatore toroidale da 300 W – 2×35 V.
  Il valore effettivo dipende dalle condizioni di carico, dalla ventilazione e dalle caratteristiche del trasformatore.

Nota: il trasformatore non è incluso e deve essere acquistato separatamente  (fare riferimento ai correlati di questo prodotto).
