• Sistema di cattura immagini e video 360° – CAPTURE360°

    Sistema di cattura di immagini e video a 360° composto da una piattaforma rotante controllata da Raspberry Pi 3 e da una telecamera da 5 megapixel con messa a fuoco regolabile.

    Specifiche tecniche

    Telecamera: 5 megapixel con ottica regolabile
    Rotazione oggetto: 360° tramite stepper-motor
    Tensione di alimentazione: 12 Vcc
    Corrente assorbita: 1,5 A
    Risoluzione video: 1920×1080 a 16:9
    Connessione dati: Wi-Fi
    Interfaccia utente: WebApp

    Tre differenti modalità di ripresa

    Photo: viene eseguita una sequenza di fotogrammi dei quali si può impostare la risoluzione e la quantità delle fotografie scattate per ciascun giro di 360 gradi;
    GIF: creazione di una Animated GIF con la possibilità di impostare la risoluzione delle foto che comporranno la GIF stessa, la quantità di scatti per giro completo, il frame-rate (FPS) con cui sarà generata la GIF e il numero di giri che la piattaforma dovrà compiere;
    Video: corrisponde a creare un filmato, per il quale è possibile impostare la risoluzione video, il frame-rate corrispondente e il numero di giri che la piattaforma girevole dovrà compiere.

    Funzionamento

    Per acquisire le foto dell’oggetto, il nostro sistema lo fa ruotare su un piatto mentre la fotocamera scatta ad intervalli regolati fotogrammi o, se impostato, riprende un filmato.
    Per fotografare l'intera superficie l’oggetto viene fatto ruotare di un angolo pari al giro completo (360 gradi) ma dalla pagina web è anche possibile impostare un numero superiori di giri.

    Schema di cablaggio



    Disponibile (ordinabile)

  • Plotter Taglia Polistirolo – in KIT

    La FOAMCUTTER è un plotter che impiega la tecnica a filo caldo per il taglio del polistirolo e in genere per tutti i materiali lavorabili con questa modalità.
    Permette di creare modelli di vario genere, scritte, scatole, sagome per decorazioni natalizie, lettere scatolate, loghi, simboli, puzzle 3D, ecc.
    A rendere ancora più appetibile la taglierina è la velocità di taglio e la semplicità nel creare sagome partendo da immagini e silhouette reperibili on line.
    La struttura è molto semplice è leggera, tanto che il peso complessivo non supera i 4 kg.
    È costituita da dei profili in alluminio 20x20mm, 20x40mm e parti in plexiglass tagliate a laser che fungono da telaio, due motori passo passo NEMA17, cinghie dentate, pulegge e la scheda elettronica di controllo con i relativi driver dei motori, il tutto gestito con i classici comandi G-code.
    Il software per PC che permette di realizzare i disegni dei pezzi che vogliamo tagliare è “Inkscape”, un software di grafica vettoriale particolarmente interessante non soltanto per la molteplicità di tool che ci mette disposizione, ma anche per il fatto che è open-source.
    Dispone di una serie di strumenti molto utili che permettono di disegnare, creare forme geometriche, importare immagini e fare delle scritte in moltissimi stili di scrittura.
    Per generare il G-code direttamente da Inkscape è necessario scaricare un plug-in, nato appositamente per questa macchina, che prende il nome di “Foamcutter” e che si può scaricare gratuitamente.
    Per il controllo della macchina viene utilizzato il software Repetier-Host il quale carica il file G-Code creato e ne esegue direttamente i comandi.
    La confezione comprende: Il plotter taglia polistirolo (cod.
    Attenzione !

    Alcuni esempi




    Dettagliate istruzioni di montaggio



    Installazione dei software


    Specifiche tecniche

    Tecnica di taglio: a filo caldo
    Materiali lavorabili: espansi a bassa temperatura di fusione
    Dimensioni (mm):
    – Plotter: 775x690x220 mm
    – Area lavorabile: 500×480 mm
    – Spessore lavorabile: 120 mm
    Risoluzione: 0,5 mm
    Tolleranza X Y: 0,012 mm
    Velocità di taglio: 300 mm/minuto (varia in funzione della tipologia di materiale lavorato)
    Alimentazione: 12 VDC / 3 A
    Temperatura filo: regolabile da software
    Gestione: da PC tramite interfaccia USB

    Documentazione e link utili

    Software di disegno: Inkscape
    Software di taglio: Repetier-Host
    Plugin: Foamcutter

    Plotter Taglia Polistirolo – in KIT

    320,0000 IVA inclusa

    Disponibile (ordinabile)

  • Meccanica CNC in kit 200x180x60

    Meccanica CNC per uso hobbistico con struttura in PVC, adatta per incidere circuiti stampati, legno, plastica e alluminio.
    La confezione non comprende: il software di gestione della meccanica CNC (può essere utilizzato qualsiasi software come MACH3, KCam, ecc), i tre motori passo-passo (2846-STEPMOT03), la scheda di controllo (2846-SET3ASSI), l'elettromandrino (2846-ELEMANDER11) e l’alimentatore switching 24 Vdc 150 watt, vedere tra i prodotti correlati.

    Specifiche tecniche

    Struttura: PVC
    Dimensioni massime d'ingombro (mm): 390 (larghezza) x 370 (lunghezza) x 310 (altezza – compreso l’ingombro dei motori)
    Area di lavoro:
    – X: 200 mm
    – Y: 180 mm
    – Z: 60 mm
    Piano di lavoro (mm): PVC 240×190
    Scorrimento: asse XYZ con barre rettificate e manicotti a ricircolo di sfere da 12 mm
    Attacco elettromandrino: diametro 52 mm
    Attacco motori Nema 17: (43×43 mm – asse 5 mm)
    Peso: 7,5 kg

    Lavorazioni



    Documentazione e link utili

    Per poter installare il profilo in MACH3, scaricare il profilo da link sottostante, quindi copiare la cartella "3 ASSI 2018" all'interno della cartella "macros" dove si è installato Mach3, mentre il file "3 ASSI 2018.
    Configurazione MACH3 (Barra Filettata P1.
    Configurazione MACH3 (Barra Filettata trapezia P2mm 2 principi – DipSwitch 1/8 di passo)

    Meccanica CNC in kit 200x180x60

    178,9996 IVA inclusa

    Disponibile (ordinabile)

  • Box stampa 3D per elettronica CNC2018

    Box in plastica (PLA) realizzato con stampante 3D, da utilizzare per alloggiare la sezione elettronica e il trasformatore della meccanica CNC2018 (non compresa – vedere prodotti correlati).
    Attenzione !
    N.

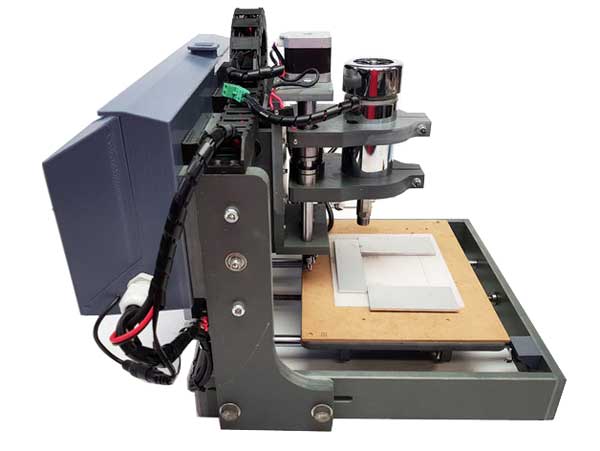

    Il Box montato sulla CNC (non compresa)




    Disponibile su ordinazione. Disponibile in 10 giorni.
