Set modulo RF TX+RX a 433 MHz
Set composto da un modulo trasmittente in SMD a 433,92 MHz e da un modulo ricevente.
Possono anche essere impiegati per realizzare radiocomandi con ricevitore a relè per controllare una carico; con Arduino/Fishino, Raspberry o altri microcontrollori; per realizzare reti di sensori, trasmissione dati, ecc.
I moduli non dispongono di chip di codifica e decodifica (vedere prodotti correlati), la trasmissione è completamente trasparente.
N.
Specifiche tecniche
Specifiche del Ricevitore:
– Sensibilità: -105dB
– Consumo a riposo: 4 mA
– Frequenza di lavoro: 433,92 MHz
– Alimentazione: 5 VDC
– Dimensioni (mm): 30,3×14,2×8,5
Trasmettitore:
– Alimentazione: da 3 a 12 VDC
– Modulazione: AM
– Velocità di trasferimento: 4 kB/s
– Potenza di trasmissione: 10 mW
– Frequenza di lavoro: 433,92 MHz
– Distanza di trasmissione: da 20 a 200 metri (in base alla tensione di alimentazione)
Documentazione e link utili
Demo code per Arduino€2,5000 IVA inclusaSet modulo RF TX+RX a 433 MHz
€2,5000 IVA inclusaDisponibile (ordinabile)
-
Modulo ricevitore FM 433.92 MHz
Ricevitore superterodina FM 433.
Caratteristiche
Supereterodina
Modulazione: FSK (FM)
Alimentazione: 5V
Frequenza: 433.
Sensibilità: -105 dBm
Consumo: 5.
Dimensioni: 37.
Documentazione
Datasheet
Manuale d’uso€13,9995 IVA inclusaModulo ricevitore FM 433.92 MHz
€13,9995 IVA inclusaDisponibile (ordinabile)
-
Ricevitore 433 MHz 5V
Modulo ricevitore a 433 MHz con modulazione ASK/OOK, basso consumo, alta immunità ai disturbi e bassa radiazione in antenna.
Specifiche tecniche
Modulazione: ASK / OOK
Alimentazione: da 3,3 Vdc a 5 Vdc
Corrente Assorbita: 4 mA
Frequenza di ricezione: 433.
Sensibilità RF: -107 dBm @ 1,2 kbps
Banda passante: 200 kHz
Temperatura di lavoro: da -30°C a +85°C
Dimensioni (mm): 33,1 x 9,1 x 4,8€3,8991 IVA inclusaRicevitore 433 MHz 5V
€3,8991 IVA inclusaDisponibile (ordinabile)
-
RICEVITORE USCITA 4 BIT CON HCS
Modulo ibrido supereterodina contenente un ricevitore radio UHF sintonizzato sui 433,92 MHz, provvisto di demodulatore d’ampiezza OOK e squadratore degli impulsi in uscita, completato da una decodifica che gli permette di rispondere correttamente al TX-12CH.
Ideale come elemento di controllo in apparati tipo apricancello, antifurto e genericamente in applicazione ove è richiesta la codifica del canale.
L’algoritmo Keeloq
La codifica Keeloq è una delle più utilizzate nei radiocomandi ad elevata sicurezza perché implementa un algoritmo di variazione del codice praticamente non ripetibile e inviolabile; costruire il decoder è abbastanza semplice, perché la Microchip rende disponibile il software da implementare nel micro che svolge questa funzione.
Il Manufacturer Code è un codice a 64 bit specifico di ciascun produttore (OEM per cui la Microchip produce gli encoder della serie HCS30x) che viene memorizzato sia nella EEPROM dell’encoder HCS301 che nella memoria del microcontrollore utilizzato come decoder e nel quale è implementato il software Keeloq.
Il Serial Number è un codice progressivo a 28 bit col quale vengono differenziati i chip HCS in fase di programmazione.
CARATTERISTICHE TECNICHE
Alimentazione: 5 Vdc
Consumo di corrente: 3 mA
Frequenza: 433,92 MHz
Sensibilità RF: -106 dBm
Uscita open collector: 100 mA
Temperatura di lavoro: -20 ~ +80°C
Dimensioni: 39,5 x 17,5 mm€16,9995 IVA inclusaRICEVITORE USCITA 4 BIT CON HCS
€16,9995 IVA inclusaDisponibile (ordinabile)
-
RICEVITORE ECONOMICO AM 433 MHZ 5V
Versione su circuito stampato del modulo ricevitore AC-RX2.
Caratteristiche tecniche
Modulazione: AM (OOK)
Alimentazione: 5 Vdc
Corrente Assorbita: 2,5 mA
Frequenza di ricezione: 433.
Sensibilità RF: -106 dBm
Banda passante RF a – 3dB: 2 MHz
Onda quadra in uscita: 3 kHz
Emissioni RF spurie in antenna: -65 dB
Tempo di accensione: 2 s
Temperatura di lavoro: da -20°C a +80°C
Dimensioni (mm): 38,1×12,3×3
Documentazione e link utili
Datasheet€4,9971 IVA inclusaRICEVITORE ECONOMICO AM 433 MHZ 5V
€4,9971 IVA inclusaDisponibile (ordinabile)
-
MODULO RICEVITORE OOK 434 MHz A BASSO CONSUMO
Ricevitore con micro assorbimento e minima tensione di alimentazione.
CARATTERISTICHE TECNICHE
Alimentazione: 2,5 Vdc
Consumo di corrente: 0,07 mA
Frequenza: 433,92 MHz
Sensibilità RF: -94 dBm
Reiezione a interferenze I (F ±10MHz): > 80
Onda quadra in uscita: 2 kHz
Emissioni RF spurie in antenna: -60 dBm
Tempo di accensione: 1 s
Temperatura di lavoro: -20 ~ +80°C
Dimensioni: 40,13 mm x 17,51 mm x 5,5 mm
€14,9987 IVA inclusaMODULO RICEVITORE OOK 434 MHz A BASSO CONSUMO
€14,9987 IVA inclusaDisponibile (ordinabile)
-
MODULO RICEVITORE FM SUPERETERODINA 434.15 MHz
Ricevitore supereterodina FM ad elevata sensibilità e selettività, munito di filtro SAW front-end che lo rende altamente immune ai disturbi.
DIMENSIONI E PIN OUT
Pin 2-7-11: (Ground): Connessioni a GND.
Pin 3 (Antenna): connessione per l’antenna, impedenza 50 ohm
Pin 13: RSSI Out – Test point
Pin 14 (Data Out): uscita digitale del ricevitore.
Pin 15 (+V): connessioni al punto positivo dell’alimentazione (+5,0 V)
SPECIFICHE TECNICHE
Modulazione: FM
Tensione di alimentazione: 5 ± 0,5 Vdc
Consumo di corrente: 5,6 mA
Power-down: 0,5 µA
Frequenza di ricezione: 434.
Sensibilità RF: -105 dBm
Banda passante RF a -3dB: 600 kHz
Banda passante IF a -3dB: 110 kHz
Onda quadra in uscita: 0,5 kHz (minima) – 3,8 kHz (massima)
Livello alto d’uscita:
– tensione di alimentazione – 1,2 V (minima)
– tensione di alimentazione – 0,8 V (tipica)
Livello basso d’uscita: 0,1 V
Emissioni RF spurie in antenna: -60 dBm
Tempo di accensione: 1,5 ms
(Per tempo di accensione, si intende il tempo che impiega il ricevitore a raggiungere le caratteristiche dichiarate, dal momento in cui si esce dal power down)
Temperatura di lavoro: da -20°C a + 80°C
Dimensioni: 37,40 x 17,5 x 4,1 mm€16,4993 IVA inclusaMODULO RICEVITORE FM SUPERETERODINA 434.15 MHz
€16,4993 IVA inclusaDisponibile (ordinabile)
-

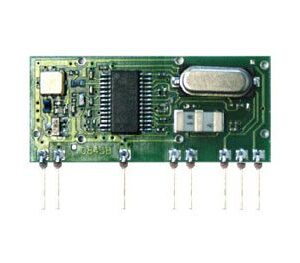

MODULO RICEVITORE FM SUPERETERODINA 868.3 MHz
Ricevitore supereterodina FM ad elevata sensibilità e selettività, munito di filtro SAW front-end che lo rende altamente immune ai disturbi.
DIMENSIONI E PIN OUT
Pin 2-7-11 (Ground): Connessioni a GND.
Pin 3 (Antenna): connessione per l’antenna.
Pin 13: RSSI Out – Test point
Pin 14: Data Out
Pin 15 (+V): connessioni al punto positivo dell’alimentazione (+5,0 V)
SPECIFICHE TECNICHE
Modulazione: FM
Tensione di alimentazione: 5 Vdc
Consumo di corrente: 5,6 mA
Power-down: 0,5 µA
Frequenza di ricezione: 868.
Sensibilità RF: -105 dBm
Banda passante RF a – 3dB: 1,3 MHz
Banda passante IF a – 3dB: 280 kHz
Onda quadra in uscita: 0,5 kHz (minima) – 3,8 kHz (massima)
Livello alto d’uscita:
– tensione di alimentazione – 1,2 V (minima)
– tensione di alimentazione – 0,8 V (tipica)
Livello basso d’uscita: 0,1 V
Emissioni RF spurie in antenna: – 60 dBm
Tempo di accensione: 1,5 ms
(Per tempo di accensione, si intende il tempo che impiega il ricevitore a raggiungere le caratteristiche dichiarate, dal momento in cui si esce dal power down)
Temperatura di lavoro: da -20°C a + 80°C
Dimensioni: 37,40 x 17,5 x 4,1 mm€16,4993 IVA inclusaMODULO RICEVITORE FM SUPERETERODINA 868.3 MHz
€16,4993 IVA inclusaDisponibile (ordinabile)
-
RICEVITORE 4CH CON HCS
Ricevitore ad elevata selettività con decodifica HCS integrata.
CARATTERISTICHE TECNICHE
Alimentazione: 5 Vdc
Consumo di corrente: 3 mA
Banda passante IF a -3dB: 600 kHz
Frequenza: 433,92 MHz
Sensibilità RF: -106 dBm
Emissioni RF: -60 dBm
Uscita open collector: 100 mA
Temperatura di lavoro: -20 ~ +80°C
Dimensioni: 39,5 x 17,5 mm€16,9995 IVA inclusaRICEVITORE 4CH CON HCS
€16,9995 IVA inclusaDisponibile (ordinabile)
-
RICEVITORE 433 MHz
Ricevitore RF economico con micro assorbimento.
€14,9999 IVA inclusaRICEVITORE 433 MHz
€14,9999 IVA inclusaDisponibile (ordinabile)
-
RICEVITORE 433 MHz OMOLOGATO
Ricevitore operante a 433,92 MHz appositamente progettato e costruito per rispondere alle norme CE (omologazione in classe III) in materia di emissioni RF e immunità ai disturbi.
€4,9996 IVA inclusaRICEVITORE 433 MHz OMOLOGATO
€4,9996 IVA inclusaDisponibile (ordinabile)
-
RICEVITORE 433 MHz 3V
Ricevitore economico a basso assorbimento con tensione di alimentazione a 3 volt (± 10%), banda RF stretta, alta immunità ai disturbi di alimentazione e bassa irradiazione in antenna.
€7,5000 IVA inclusaRICEVITORE 433 MHz 3V
€7,5000 IVA inclusaDisponibile (ordinabile)
-
RICEVITORE AM (OOK) SUPERETERODINA
Il ricevitore supereterodina RX-AM8SF è un ricevitore di dati digitali modulati OOK ed è in grado di fornire un’uscita RSSI per indicare l’ampiezza del segnale captato: tale indicazione può essere sfruttata per implementare un misuratore di campo capace di segnalare la distanza a cui si trova l’oggetto trasmittente.
€14,9999 IVA inclusaRICEVITORE AM (OOK) SUPERETERODINA
€14,9999 IVA inclusaDisponibile (ordinabile)
-

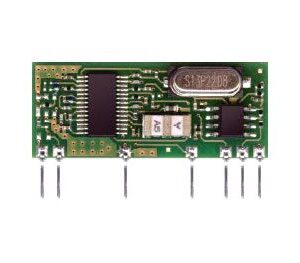

RICEVITORE AM 433 MHZ 5V – ELEVATA SENSIBILITÀ
Ricevitore supereterodina AM OOK miniaturizzato ad elevata sensibilità in ingresso, alta immunità ai campi elettromagnetici interferenti.
Caratteristiche tecniche
Modulazione: AM (OOK)
Alimentazione: 5 Vdc
Corrente Assorbita: 5,8 mA
Frequenza di ricezione: 433.
Sensibilità RF: -113 dBm
Banda passante IF a – 3dB: 300 kHz
Reiezione alle Interferenze a ± 10 Mhz: 60 dB
Onda quadra in uscita: 2 kHz
Livello alto d’uscita: 0,8 V
Livello basso d’uscita: 0,2 V
Emissioni RF spurie in antenna: -60 dB
Tempo di accensione: 0,3 ms
Temperatura di lavoro: da -20°C a +80°C
Dimensioni: 36,5 x 14,5 x 4,5 mm
Documentazione e link utili
Datasheet€11,5000 IVA inclusaRICEVITORE AM 433 MHZ 5V – ELEVATA SENSIBILITÀ
€11,5000 IVA inclusaDisponibile (ordinabile)
