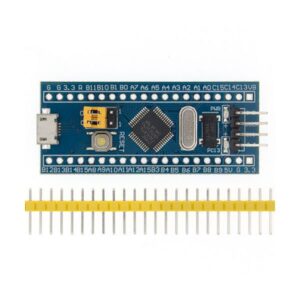

• Board con Microcontrollore STM32F103C8T6

    STM32ARMCOREè una scheda elettronica basata sul microcontrollore STM32F103C8T6 (case LQFP 48 pin) Cortex-M3.



    Caratteristiche tecniche

    Microcontrollore: STM32F103C8T6 (case LQFP 48 pin) Cortex-M3
    Alimentazione:
    – 5 Volt tramite connettore micro USB
    – 3,3 o 5 Volt tramite pin
    Numero I/O: 37
    Memoria Flash: 64 kB
    SRAM: 20 kB
    Clock: 72 MHz
    Dimensioni (mm): 53x23x12
    Peso: 8 grammi

    Documentazione e link utili

    Datasheet STM32F103C8T6


    Disponibile (ordinabile)

  • Mini console di gioco programmabile CircuitPython

    Console di gioco portatile programmata con CircuitPython, progettata da Radomir Dopieralski, permette di imparare a programmare sviluppando dei giochi (preinstallati: Othello, Frog, Snake, Tetris).


    Specifiche tecniche

    Microcontrollore: Atmel SAMD21
    Display: matrice di LED rossi 8×8
    Pulsanti: 6
    Connettore: micro USB
    Suono: nessuno
    Interruttore on/off: Sì
    Giochi preinstallati:  Othello, Frog, Snake, Tetris
    Alimentazione: 2 batterie da 1,5 volt tipo AAA (non comprese)
    Interfaccia: 12 pin sul retro del PCB (Alimentazione, 7 GPIO, Reset)

    Documentazione e link utili

    Source Code
    Documentation
    Design Files
    Python.

    Disponibile (ordinabile)

  • Scheda di sviluppo STM32

    Open103Z è una scheda di sviluppo basata sul microcontrollore ad elevate prestazioni STM32F103ZET6 che permette di collegare varie schede e accessori per realizzare dispositivi ad hoc.
    Caratteristiche tecniche
    Microcontrollore STM32F103ZET6:
    – Case: LQFP144
    – Core: ARM Cortex-M3 RISC a 32 bit.
    – Frequenza di funzionamento: 72 MHz, 1,25 DMIPS / MHz.
    – Numero I/O: 112.
    – Memoria: 512 kB Flash, 64 kB di RAM
    – Interfacce di comunicazione: 3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1XLCD, 1xSDIO, 1xUSB, 1xCAN;
    – Convertitori AD e DA: 3xAD (12bit, 1µs, azioni 21 canali); 2xDA (12bit);
    – Debug / programmazione: supporta JTAG / SWD (debug cavo seriale) interfacce, supporta IAP;
    74LVC139: utilizzato per l’espansione FSMC
    AMS1117-3.
    Interruttore di alimentazione: permette di selezionare l’alimentazione a 5V DC o USB
    LED di stato: per alimentazione e I/O o il debug programma statale in esecuzione;
    Pulsanti: reset e utente
    Mini Joystick a 5 posizioni da c.
    Quarzo 32 kHz per l’RTC interno
    Quarzo da 8 MHz per il microcontrollore
    Dispone delle seguenti Interfacce:
    – SDIO: permette di collegare la schedina Micro SD Storage Board (non compresa) per leggere/scrivere le memorie SD Card in modo più veloce rispetto all’interfaccia SPI
    – 8 I/O: permette di collegare facilmente tastiere, motori, ecc
    – CAN: comunica con le schede accessorie
    – SPI: si collega facilmente alle unità periferiche di SPI quali FLASH (AT45DBxx), scheda SD, MP3, ecc
    – I2C: si collega facilmente alle unità periferiche I2C come espansioni di I/O (PCF8574), EEPROM (AT24Cxx), ecc
    – NAND FLASH: si collega facilmente alle periferiche flash NAND
    – LCD: si collega facilmente al display LCD touch screen
    – ONE-WIRE: si collega facilmente a dispositivi One-Wire (TO-92 package), come il sensore di temperatura (DS18B20), ecc.
    – PS/2: si collega facilmente alla tastiera PS/2 o mouse
    – USART1 e USART2: si collega facilmente all’RS232, RS485, e convertitore da USB a 232
    – FSMC: si collega facilmente all’interfaccia FSMC come ad esempio NorFlash (S29GL128P), SRAM (IS62WV51216BLL)
    – JTAG/SWD: per la programmazione / debug
    Porta USB: per comunicazione tra PC e scheda
    Presa alimentazione 5V DC jack
    Connettore pin MCU: tutti i pin del microcontrollore sono accessibili sui connettori di espansione
    Jumper:
    – Boot mode: seleziona la modalità di avvio
    – USB: per consentire il rilevamento automatico del PC durante la connessione USB
    – PS/2: per connettere un dispositivo PS/2 agli I/O di default
    – LED: per connettere i LED agli I/O di default
    – VBAT: per selezionare la fonte di alimentazione
    Dimensioni (mm): 130x100x15
    Peso: 216 grammi
    Documentazione e link utili
    Wiki

    Scheda di sviluppo STM32

    41,9997 IVA inclusa

    Disponibile (ordinabile)

  • Nucleo L152RE kit di sviluppo micro STM

    Nucleo-L152RE è una scheda elettronica mbed basata sul microcontrollore ad alte prestazioni STM32L152RET6 della STMicroelectronics.
    Specifiche tecniche
    Microcontrollore: STM32L152RET6 (case LQFP64)
    CPU: ARM Cortex-M3 con FPU a 32 MHz
    Memoria: 512 kByte Flash
    SRAM: 80 kB
    ADC: 12 bit ADC 2,4 Msps fino a 10 canali
    Connettori per Arduino Uno Rev3 e Morpho STMicroelectronics
    Tutti i pin del microcontrollore STM32L152RET6 accessibili
    mbed-enabled (mbed.
    On-board ST-LINK/V2-1 debugger/programmer with SWD connector
    – selection-mode switch to use the kit as a standalone ST-LINK/V2-1
    Alimentazione: USB oppure esterna 3,3 – 5 – 7 o 12 Vdc
    Tre LED di stato: comunicazione USB (LD1), utente (LD2), alimentazione (LD3)
    Due pulsanti: USER e RESET
    USB re-enumeration capability:
    – Porta COM virtuale
    – Memoria di massa
    – Porta Debug
    Supportato da un'ampia scelta di ambienti di sviluppo integrati (IDE): tra cui IAR ™, Keil®, IDE GCC-based
    Peso: 81 grammi
    Dimensioni (mm): 80x69x20
    Documentazione e link utili
    Product specifications DB2196: STM32 Nucleo boards
    User manual UM1724: STM32 Nucleo boards
    User manual UM1727: Getting started with STM32 Nucleo board software development tools
    Board manufacturing specification
    Bill of Materials
    Schematic Pack
    Flyer: STM32 32-bit MCU family
    License agreement

    Disponibile (ordinabile)

  • Nucleo F401RE kit di sviluppo micro STM

    Nucleo-F401RE è una scheda elettronica mbed basata sul microcontrollore ad alte prestazioni STM32F401RET6 della STMicroelectronics.
    Specifiche tecniche
    Microcontrollore: STM32F401RET6 (case LQFP64)
    CPU: ARM Cortex-M4 con FPU a 84 MHz
    Memoria: 512 kByte Flash
    SRAM: 96 kB
    ADC: 12 bit ADC 2,4 Msps fino a 10 canali
    Connettori per Arduino Uno Rev3 e Morpho STMicroelectronics
    Tutti i pin del microcontrollore STM32F401RET6 accessibili
    mbed-enabled (mbed.
    On-board ST-LINK/V2-1 debugger/programmer with SWD connector
    – selection-mode switch to use the kit as a standalone ST-LINK/V2-1
    Alimentazione: USB oppure esterna 3,3 – 5 – 7 o 12 Vdc
    Tre LED di stato: comunicazione USB (LD1), utente (LD2), alimentazione (LD3)
    Due pulsanti: USER e RESET
    USB re-enumeration capability:
    – Porta COM virtuale
    – Memoria di massa
    – Porta Debug
    Supportato da un'ampia scelta di ambienti di sviluppo integrati (IDE): tra cui IAR ™, Keil®, IDE GCC-based
    Peso: 81 grammi
    Dimensioni (mm): 80x69x20
    Documentazione e link utili
    Product specifications DB2196: STM32 Nucleo boards
    User manual UM1724: STM32 Nucleo boards
    User manual UM1727: Getting started with STM32 Nucleo board software development tools
    Board manufacturing specification
    Bill of Materials
    Schematic Pack
    Flyer: STM32 32-bit MCU family
    License agreement

    Disponibile (ordinabile)
