Oscilloscopio digitale portatile a due canali con generatore di funzioni/forme d'onda arbitrarie fino a 25 MHz con 12 bit di risoluzione e multimetro in un unico strumento.
ISTRUZIONI IN ITALIANO





OSCILLOSCOPIO
GENERATORE DI FORME D’ONDA ARBITRARIE
MULTIMETRO DIGITALE

Caratteristiche tecniche

OSCILLOSCOPIO
Numero Canali: 2
Larghezza di banda: 70 MHz
Orizzontale
– SEC/DIV Range: 5 ns/div~500 s/div  1, 2, 5 sequence
– Frequenza di campionamento in tempo reale: 250 MSa/s (singolo canale), 125 MSa/s (Due canali)
– Interpolazione delle forme d'onda: (sin x) / x
– Lunghezza Record: Max.
Verticale
– Converter A/D: 8 bit di risoluzione, ogni canale campionato contemporaneamente
– VOLTS/DIV Range: 10 mV/div~10 V/div ingresso BNC
– Limite larghezza di banda: tipico 20 MHz
– Risposta bassa frequenza (-3db): ≤10Hz
– Rise Time su BNC, tipico: ≤5ns
– Precisione Guadagno DC: ± 3% per la modalità di acquisizione Normale o Media, 10 V / div a 10 mV / div
Acquisizione: Normale
Trigger
– Tipo: Edge
– Modalità: Auto, Normale, singolo
– Livello: ± 4 divisioni dal centro dello schermo
– Precisione Livello di Trigger: 0,2div × volt / div entro ± 4 divisioni dal centro dello schermo
– Slope: Rising, Falling, Rising & Falling
– Sorgente: CH1/CH2
Ingresso
– Accoppiamento: DC, AC o GND
– Impedenza di ingresso, DC coupled: 25pF±3 pF, 1MΩ±2%
– Attenuazione della sonda: 1X, 10X
– Fattori di attenuazione della sonda supportati: 1X, 10X, 100X, 1000X
– Tensione di ingresso massima: 150VRMS
Misurazioni
– Cursore: differenza tra cursori di tensione: △V / differenza tra cursori Time: △T
– Misure automatiche: frequenza, ampiezza

GENERATORE DI FORME D’ONDA ARBITRARIE
Canali: 1
Forma d'onda di uscita:
– Sinusoidale: 1 Hz-25 MHz
– Quadra: 1 Hz- 10 MHz
– Rampa: 1 Hz – 1 MHZ
– EXP: 1 Hz – 5 MHz
Frequenza di campionamento: 250MSa/s
Ampiezza: 2,5 Vpp (50 ohm) – 2,5 Vpp (alta impedenza)
Risoluzione frequenza: 0,1 %
Profondità forma d'onda: 512Sa
Risoluzione Verticale: 12 bit
Impedenza di uscita: 50 Ohm

MULTIMETRO
Multimetro (DMM):
– Massima indicazione display: 4000
– Tensione continua: 400 mV / 4 V / 40 V / 400 V / 600 V
– Tensione alternata: 4 V / 40 V / 400 V / 600 V
– Corrente continua: 40 mA / 200 mA / 4 A / 10 A
– Corrente alternata: 40 mA / 400 mA / 4 A / 10 A
– Resistenza: 400 / 4 k / 60 k / 400 k / 4 Mega / 40 Mega
– Capacità: 40 nF / 400 nF / 4 µF / 40 µF / 100 µF
Caratteristiche generali
– Massima visualizzazione display: 4000
– Auto Range
– Test Diodi: Sì
– Buzzer di continuità
– Display: TFT da 2,8 pollici 64.
– Indicazione batterie scariche
– Interfaccia USB
– Impedenza di ingresso per: circa 10 MΩ
– Alimentazione: 2 Batterie ricaricabili al litio (18650 da 2600 mA – incluse) / adattatore di rete 230 VAC – 5 VDC – 2 A
– Consumo: <2,5 watt
– Protezione: fusibile 3A
– Temperatura di lavoro: da 0°C a +50°C
– Peso: 624 grammi
– Colore involucro: nero
– Dimensioni (mm): 199x98x40 (L x W x H)
– Peso: 624 g
Accessori:
– Adattatore di rete 230 VAC – 5 VDC – 2 A

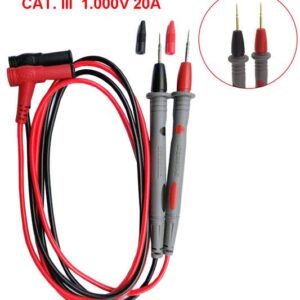

– Puntali di test
– 2 Sonde a clip
– Cavo USB-USB type C
– Sonda BNC
– Custodia
– Manuale in inglese
