• Scheda di sviluppo Microchip Curiosity

    Microchip Curiosity è una scheda di sviluppo equipaggiata con un microcontrollore a 8 bit PIC16F1619.
    Microchip Curiosity è la piattaforma perfetta per sfruttare la potenza dei moderni microcontrollori PIC® a 8 bit.
    Curiosity è predisposta per l'Internet of Things e offre diverse opzioni per l'interfaccia utente, compresi interruttori fisici, un pulsante capacitivo mTouch™ e un potenziometro integrato.
    Esempi disponibili per il download o la modifica online tramite MPLAB® Xpress

    Caratteristiche tecniche

    Si integra perfettamente con MPLAB X IDE e Code Configurator
    Varie opzioni di interfaccia – pulsante mTouch, potenziometro analogico e interruttori fisici
    Socket di interfaccia MikroBUS™ di MikroElektronika (comprendono moduli di comunicazione wireless, moduli di comunicazione cablata, moduli sensore e una gamma di altri moduli e accessori)
    Socket per modulo Bluetooth RN4020 (non compreso)

    Documentazione e link utili

    Curiosity Development Board User's Guide
    Curiosity Development Boards Sell Sheet
    Curiosity Demo Code
    Curiosity Development Board Quick Start Guide



    Disponibile (ordinabile)

  • Supporto universale per programmatore PIC

    Interfaccia di programmazione dotata di zoccolo Textool completamente compatibile con il programmatore in-circuit PICKIT2, PICKIT3, PICKIT4 e ICD2.

    Tutti i 40 pin dello zoccolo textool sono anche disponibili su un doppio connettore strip maschio.

    L’impiego di uno zoccolo di tipo textool rende questa interfaccia ideale per chi esegue numerosi cicli di programmazione.
    La confezione comprende l’interfaccia di programmazione, 1 jumper femmina-femmina a 6 pin, 1 jumper femmina-femmina 4 pin e 1 jumper femmina-femmina a 1 pin.



    Disponibile (ordinabile)

  • PICKIT4 – PROGRAMMATORE USB IN-CIRCUIT DEBUGGER

    Basato sul potente microcontrollore a 32 bit SAME70 300 MHz, fino a cinque volte più veloce e performante rispetto al suo predecessore (PICKIT 3), il PICkit™4 permette il debug e la programmazione dei microcontrollori flash PIC® e dsPIC®, utilizzando la potente interfaccia grafica utente dell’ambiente di sviluppo integrato (IDE) MPLAB X.



    Caratteristiche tecniche

    Programmazione alla massima velocità consentita dal dispositivo
    Permette di programmare microcontrollori funzionanti da 1,2 a 5,5 volt
    L'ampia tensione target supporta una varietà di dispositivi
    Consumo di corrente minimo <100 µA dal target
    Alimentato da USB 2.
    Connettore SIL-IN (8 vie) single-line
    Supporta interfacce avanzate come JTAG a 4 fili e Serial Wire Debug con gateway di dati in streaming
    Compatibilità: retrocompatibile per schede dimostrative, basette e sistemi target mediante JTAG a 2 fili e ICSP
    Programmazione del target mediante pressione sul logo del PICkit™4
    Il firmware viene continuamente aggiornato per supportare i nuovi microcontrollori
    A norma RoHS e CE​
    Sistema operativo compatibile: Microsoft Windows® 7 o superiore, Mac OSX® e Linux®

    Documentazione e link utili

    MPLAB PICkit 4 In-Circuit Debugger Quick Start Guide
    MPLAB PICkit 4 Sell Sheet
    SQTP File Format Specification
    Processor Extension Pak and Header Specification
    Emulation Extension Pak (EEP) and Emulation Header User Guide
    MPLAB X IDE
    Per controllare i dispositivi supportati: se hai installato MPLAB X IDE, puoi andare nella cartella "docs" sotto la directory di installazione di MPLAB X e aprire il file "Device Support.



    Disponibile (ordinabile)

  • DEMOBOARD PIC32 – montata

    Demoboard progettata e realizzata in modo da poter essere utilizzata come starter kit, consentendo all’utente di poter scoprire le funzionalità del microcontrollore PIC32MX795F512L (di cui è dotata) e imparare a programmarlo.

    MPLAB X

    MPLab X è il nuovo ambiente di sviluppo integrato prodotto e distribuito da Microchip per sostituire l’MPLab IDE (Integrated Development Environment).

    Caratteristiche principali del microcontrollore PIC32MX795F512L
    MaxSpeed (MHz): 80
    Program Memory Size (KB): 512
    RAM (KB): 128
    Auxiliary Flash (KB): 12
    Temperature Range: da -40°C a +105°C
    Operating Voltage Range: (V) 2.
    DMA Channels: 8
    SPITM: 4
    I2CTM Compatible: 5
    USB: FS Host/OTG
    USB (Channels, Speed, Compliance): 1,FS Host/OTG,USB 2.
    A/D channels: 16
    Max A/D Resolution: 10
    Max A/D Sample Rate (KSPS): 1000
    Input Capture: 5
    Output Compare/Std.
    16-bit Digital Timers: 5
    Parallel Port: PMP16
    Comparators: 2
    Internal Oscillator: 8 MHz, 32 kHz
    I/O Pins: 83
    Pin Count: 100
    Documentazione e link utili
    Corso dedicato al sistema di sviluppo MPLABX di Microchip.
    MPLAB® XC Compilers
    SW Demo
    Datasheet

    DEMOBOARD PIC32 – montata

    97,9989 IVA inclusa

    Disponibile (ordinabile)

  • Programmatore USB per microcontrollori PIC


    Compatibile con l'MPLAB IDE della Microchip, dispone di connettore ICSP per la programmazione In-Circuit, porta USB, connettore per l'aggiornamento del firmware, 5 zoccoli per inserire i microcontrollori da programmare e vari LED di stato.
    Utilizzo
    Il programmatore si collega ad un personal computer via USB 2.
    Micro supportati
    Clicca qui per vedere l'elenco direttamente dal sito Microchip


    Disponibile (ordinabile)

  • Programmatore USB e tutor per microcontrollori PIC

    Dispositivo costituito da due sezioni, una formata da un programmatore USB compatibile con il Pickit2 della Microchip, e una sezione tutor basata sul microcontrollore PIC16F882 programmabile tramite connettore ICSP.
    Caratterisitche tecniche
    Sezione programmatore PICKit2 compatibile
    Sezione tutor con PIC16F882
    Programmi di esempio in “C” e”Assembler”:
    – lettura dello stato di un pulsante
    – accensione/spegnimento LED
    – LED lampeggiante
    – gestione di un buzzer e display 7 segmenti
    – LED brightness
    – lettura di un valore analogico
    Leggere lo stato di 4 pulsanti per la simulazione degli ingressi digitali
    Accendere/spegnere fino a 4 LED per la simulazione degli ingressi digitali
    Leggere il valore di un potenziometro (valore analogico)
    Leggere il valore di una resistenza in funzione della temperatura (NTC)
    Leggere il valore di una fotoresistenza (LDR)
    Dimmerare un LED bianco usando un segnale PWM
    Pilotare un LED
    Controllare un buzzer
    Documentazione e link utli
    EDU10 Software package (Rev 1316):esempi in “Assembler” per MPLAB 8.


    Disponibile (ordinabile)

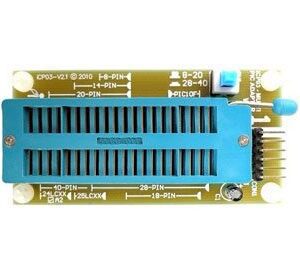

  • ADATTATORE PER EEPROM E PIC

    Semplice interfaccia di programmazione dotata di zoccolo Textool completamente compatibile con il programmatore in-circuit PICKIT2 e ICP02-PROG.



    MICRO SUPPORTATI
    8 Pin:
    PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222, PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12F615, PIC12F629, PIC12F635, PIC12F675, PIC12F679, PIC12F683
    14 Pin:
    PIC16F505, PIC16F506, PIC16F526, PIC16F610, PIC16F616, PIC16F630, PIC16F636, PIC16F676, PIC16F684, PIC16F688
    18 Pin:
    PIC16F54, PIC16F84A, PIC16F87, PIC16F88, PIC16F627A, PIC16F628A, PIC16F648A, PIC16F716, PIC16F818, PIC16F819, PIC16F1826, PIC16F1827, PIC18F1320, PIC18F1330, PIC18F1220, PIC18F1230
    20 Pin:
    PIC16F631, PIC16F639, PIC16F677, PIC16F685, PIC16F687, PIC16F689, PIC16F690, PIC16F785
    28 Pin:
    PIC16F72, PIC16F73, PIC16F722, PIC16F723, PIC16F726, PIC16F737, PIC16F767, PIC16F870, PIC16F872, PIC16F873A, PIC16F876, PIC16F876A, PIC16F882, PIC16F883, PIC16F886, PIC16F913, PIC16F916, PIC16F1933, PIC16F1936, PIC16F1938, PIC18F2220, PIC18F2221, PIC18F2320, PIC18F2321, PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2423, PIC18F2431, PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523, PIC18F2525, PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F2682, PIC18F2685
    40 Pin:
    PIC16F74, PIC16F77, PIC16F1937, PIC16F727, PIC16F724, PIC16F747, PIC16F777, PIC16F871, PIC16F877, PIC16F877A, PIC16F884, PIC16F887, PIC16F914, PIC16F917, PIC16F1939, PIC18F4220, PIC18F4221, PIC18F4320, PIC18F4321, PIC18F4331, PIC18F4410, PIC18F4420, PIC18F4423, PIC18F4431, PIC18F4450, PIC18F4455, PIC18F4458, PIC18F4480, PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523, PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580, PIC18F4585, PIC18F4610, PIC18F4620, PIC18F4680, PIC18F4682, PIC18F4685
    24LCXX:
    24LC00, 24LC01B, 24LC02B, 24LC32A, 24LC64, 24LC128, 24LC256, 24LC512, 24LC1025
    25LCXX:
    25LC010A, 25LC020A, 25LC040A, 25LC080A, 25LC080B, 25LC128, 25LC160A, 25LC160B, 25LC256, 25LC320A, 25LC512, 25LC640A, 25LC1024
    MANUALI E LINK UTILI
    iCP03v2 User Manual:  iCP03v2.
    iCP03v2 User Manual: iCP03v2.




    ADATTATORE PER EEPROM E PIC

    23,0001 IVA inclusa

    Disponibile (ordinabile)

  • Programmatore USB IN-Circuit per PIC

    Programmatore In-Circuit per microcontrollori PIC, dsPIC e EEprom.

    Versione 2.


    iCP02v2.
    Adjustable VDD source (2.
    VPP First Program Entry (VDD control) feature


    Collegamento programmazione ICSP


    Dispositivi supportati
    Microcontrollori PIC
    ‘LF’ versions of all devices are also supported

    8 Pin: PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222, PIC12F508, PIC12F509, PIC12F510, PIC12F617, PIC12F519, PIC12F609, PIC12F615, PIC12F629, PIC12F635, PIC12F675, PIC12F679, PIC12F683, PIC12F1822, PIC12F1840

    14 Pin: PIC16F505, PIC16F506, PIC16F526, PIC16F610, PIC16F616, PIC16F630, PIC16F636, PIC16F676, PIC16F684, PIC16F688, PIC16F1823, PIC16F1824, PIC16F1825

    18 Pin: PIC16F54, PIC16F84A, PIC16F87, PIC16F88, PIC16F627, PIC16F627A, PIC16F628, PIC16F628A, PIC16F648A, PIC16F716, PIC16F818, PIC16F819, PIC16F1826, PIC16F1827, PIC18F1220, PIC18F1230, PIC18F1320, PIC18F1330, PIC16F1847

    20 Pin: PIC16F631, PIC16F639, PIC16F677, PIC16F685, PIC16F687, PIC16F689, PIC16F690, PIC16F720, PIC16F721, PIC16F785, PIC16F1828, PIC16F1829, PIC18F13K22, PIC18F13K50, PIC18F14K22, PIC18F14K50, PIC18F13K22, PIC18F13K50, PIC18F14K22, PIC18F14K50

    28 Pin: PIC16F57, PIC16F72, PIC16F73, PIC16F76, PIC16F722, PIC16F722A, PIC16F723, PIC16F723A, PIC16F726, PIC16F737, PIC16F767, PIC16F870, PIC16F872, PIC16F873, PIC16F873A, PIC16F876, PIC16F876A, PIC16F882, PIC16F883, PIC16F886, PIC16F913, PIC16F916, PIC16F1516, PIC16F1518, PIC16F1782, PIC16F1783, PIC16F1933, PIC16F1936, PIC16F1938, PIC16LF1902, PIC16LF1903, PIC16LF1906, PIC18F242, PIC18F252, PIC18F248, PIC18F258, PIC18F2220, PIC18F2221, PIC18F2320, PIC18F2321, PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2423, PIC18F2431, PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523, PIC18F2525, PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F2682, PIC18F2685, PIC18F24J10, PIC18F24J11, PIC18F24J50, PIC18F25J10, PIC18F25J11, PIC18F25J50, PIC18F26J11, PIC18F26J50, PIC18F23K20, PIC18F23K22, PIC18F24K22, PIC18F25K22, PIC18F24K20, PIC18F25K20, PIC18F26K20, PIC18F26K22

    40 Pin: PIC16F59, PIC16F74, PIC16F77, PIC16F707, PIC16F724, PIC16F727, PIC16F747, PIC16F777, PIC16F871, PIC16F874, PIC16F874A, PIC16F877, PIC16F877A, PIC16F884, PIC16F887, PIC16F914, PIC16F917, PIC16F1517, PIC16F1519, PIC16F1934, PIC16F1937, PIC16F1939, PIC16LF1904, PIC16LF1907, PIC18F442, PIC18F452, PIC18F448, PIC18F458, PIC18F4220, PIC18F4221, PIC18F4320, PIC18F4321, PIC18F4331, PIC18F4410, PIC18F4420, PIC18F4423, PIC18F4431, PIC18F4450, PIC18F4455, PIC18F4458, PIC18F4480, PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523, PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580, PIC18F4585, PIC18F4610, PIC18F4620, PIC18F4680, PIC18F4682, PIC18F4685, PIC18F44J10, PIC18F45J10, PIC18F45J11, PIC18F45J50, PIC18F43K20, PIC18F44K20, PIC18F45K20, PIC18F46K20, PIC18F43K22 PIC18F44K22, PIC18F45K22, PIC18F46K22
    dsPIC/PIC24F Microcontroller
    18 Pin: PIC24HJ12GP201, dsPIC30F2011, dsPIC30F3012, dsPIC33FJ12GP201

    20 Pin: PIC24F04KA201, PIC24F08KA101, PIC24F16KA101

    28 Pin:
    PIC24HJ12GP202, PIC24F08KA102, PIC24F16KA102, PIC24FJ32GB002, PIC24FJ64GB002, PIC24HJ32GP202, PIC24HJ32GP302, PIC24HJ64GP202, PIC24HJ64GP802, PIC24HJ128GP202, PIC24HJ128GP502, PIC24HJ128GP802, PIC24FJ16GA002, PIC24FJ32GA002, PIC24FJ48GA002, PIC24FJ64GA002, PIC24FJ32GA102, PIC24FJ64GA102
    dsPIC30F1010, dsPIC30F2010, dsPIC30F2012, dsPIC30F2020, dsPIC30F3010, dsPIC30F3013, dsPIC30F4012
    dsPIC33FJ12GP202, dsPIC33FJ64GP802, dsPIC33FJ32GP302, dsPIC33FJ64GP202, dsPIC33FJ64GP802, dsPIC33FJ128GP202, dsPIC33FJ128GP802, dsPIC33FJ06GS102, dsPIC33FJ06GS202, dsPIC33FJ16GS402, dsPIC33FJ16GS502, dsPIC33FJ12MC202, dsPIC33FJ32MC202, dsPIC33FJ32MC302, dsPIC33FJ64MC202, dsPIC33FJ64MC802, dsPIC33FJ128MC202, dsPIC33FJ128MC802

    40 Pin: dsPIC30F3011, dsPIC30F4011
    Serial EEPROM
    11LCXX: 11LC010, 11LC020, 11LC040, 11LC080, 11LC160

    24LCXX: 24LC00, 24LC01B, 24LC02B, 24LC32A, 24LC64, 24LC128, 24LC256, 24LC512, 24LC1025

    25LCXX: 25LC010A, 25LC020A, 25LC040A, 25LC080A, 25LC080B, 25LC128, 25LC160A, 25LC160B, 25LC256, 25LC320A, 25LC512, 25LC640A, 25LC1024

    93LCXX[A/B/C]: 93LC46, 93LC56, 93LC66, 93LC76, 93LC86

    HCSXX: HCS200, HCS201, HCS300, HCS301, HCS320, HCS360, HCS361, HCS362
    Dispositivi non supportati
    24LC65
    Documentazione e link utili

    iCP02v2.
    iCP02v1.
    PICKit2 Installer: PICkit2v2.


    Programmatore USB IN-Circuit per PIC

    34,9994 IVA inclusa

    Disponibile (ordinabile)

  • PICKIT2DBOARD – DEMO BOARD PER PICKIT2


    Piccola demo board dotata di un PIC16F690 e una sezione sperimentale per realizzare piccole connessioni.



    Disponibile (ordinabile)

  • PICDEM Z 2,4 GHz DAUGHTER CARD

    Basata sul chip trasmettitore/ricevitore integrato della Microchip MRF24J40, questa piccola scheda è l'ideale per creare applicazioni RF basate sui protocolli di comunicazione MiWi o ZigBee che richiedono consumi ridotti e prestazioni eccellenti.

    PICDEM Z 2,4 GHz DAUGHTER CARD

    60,0008 36,0005 IVA inclusa

    Disponibile (ordinabile)
