• Generatore onda quadra con 555 – da 1Hz a 200 KHz

    Semplice generatore di segnale ad onda quadra da 1 Hz a 200 kHz basato sul chip 555.
    Istruzioni in Italiano
    Caratteristiche tecniche

    Tensione di alimentazione: da 5 a 15 VDC
    Corrente assorbita: max.
    Ampiezza di uscita: da 4,2 Vpp a 11,4 Vpp (in funzione della tensione di ingresso)
    Corrente di uscita massima:
    > = 15 mA (alimentazione 5 V, Vpp maggiore del 50%)
    > = 35 mA (Alimentazione 12 V, Vpp maggiore del 50%)
    Range di frequenza (regolabile in base a dove viene inserito il jumper):
    – da 1 Hz a 50 Hz
    – da 50 Hz a 1 kHz
    – da 1 kHz a 10 kHz
    – da 10 kHz a 200 kHz
    Dimensioni mm): 40,6×36,4×15




    Disponibile (ordinabile)

  • Generatore di funzioni/forme d’onda arbitrarie 2 canali 30 MHz

    Generatore di funzioni e forme d'onda arbitrarie a due canali, con display TFT da 7 pollici a 64K colori reali, frequenza massima d’uscita fino a 30 MHz e 250 MSa/s di campionamento.
    Dispone di base dei tempi standard TCXO (Temperature Compensated Crystal Oscillator); risoluzione 16 bit; profondità memoria 64M; uscita digitale a 16 canali.
    Forme d'onda standard: Sinusoidale, Quadra, Rampa, Impulso, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC.
    Supporta le modulazioni AM, FM, PM, ASK, FSK, PSK e PWM; interfaccia USB host e USB Device.
    Campi di applicazione: Sensori analogici, Segnali di ambiente di simulazione, Test di circuiti, test IC, Ricerca e formazione.

    La confezione comprende: il generatore di forme d’onda, cavo di alimentazione 220 VAC, due cavi BNC-BNC, cavo USB e CD

    Specifiche tecniche
    Canali: 2
    Profondità di memoria: 64M
    Frequenza: 30 MHz
    Sample Rate: 250 MSa/s
    Uscita digitale: 16 canali di uscita
    Caratteristiche della Frequenza:
    Forme d'onda standard: Sinusoidale, Quadra, Rampa, Impulso, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
    Sinusoidale: 1 uHz ~ Max.
    Quadra: 1 uHz ~ 30 MHz
    Pulse: 1 uHz ~ 15 MHz
    Ramp/Triangle: 1 uHz ~ 4 MHz
    Rumore Bianco: 1 uHz ~ Max.
    Arbitrarie: 1 uHz ~ 20 MHz
    Risoluzione: 1 uHz
    Precisione: ±50ppm, 18~28℃
    Purezza dell'onda:
    – Sinusoidale
    Distorsione armonica: Tipica (0dBm) DC-1 MHz: <-60dBc; 1 MHz-10 MHz: <-55dBc; 10 MHz–100 MHz: <-50dBc
    Distorsione armonica totale: <0,1% (10 Hz-20 kHz, 0dBm)
    Segnale spurio: tipico (0 dBm): ≤10 MHz: <-65 dBc;
    (non-hormonic): >10MHz <-65dBc+6dB/spectrum phase
    Rumore di fase: tipico (0 dBm, offset 10kHz,) 10 MHz: ≤-115 dBc / Hz
    – Quadra
    Tempo di salita/discesa: <14 ns
    Overshoot: <3%(100 kHz, 1Vpp)
    Duty Cycle: ≤10 MHz: 20.
    Non-symmetry: 1% of period+5 ns
    Jitter(rms): Typical (1 MHz,1Vpp, 50 Ω) ≤5 MHz: 2ppm+500ps; > 5 MHz: 500ps
    – Ramp
    Linearità: ≤1%(1 kHz, 1Vpp)
    Simmetria: 0%~100%
    – Pulse
    Periodo: 50 ns ~ 1Ms
    Pulse:  ≥16ns
    Leading Edge Time: ≥10ns
    Overshoot: <3%(1VPP)
    Jitter (rms): Tipico (1 MHz, 1Vpp, 50Ω) / ≤5 MHz 2ppm+500ps / > 5 MHz 500ps

    Generatore di forme d’onda Arbitrarie
    Lunghezza della forma d’onda: 64M Point
    Risoluzione Verticale: 16 Bit
    Sample Rate: 250MSa/s
    Rise/Fall time: tipico (1Vpp): <6ns
    Jitter: Tipico (1 MHz, 1Vpp, 50Ω) / ≤5 MHz 2ppm+500ps; / > 5 MHz 500ps
    Caratteristiche di Ampiezza
    Ampiezza Gamma: ≤20 MHz:2mVpp – 20Vpp;≤60 MHz:2mVpp -15Vpp;≤80 MHz:2mVpp -10Vpp; ≤90 MHz:2mVpp – 5Vpp;≤100 MHz:2mVpp – 2Vpp
    Precisione: tipica (1kHz Sine, 0V deviation, >10mVpp, Auto); ±1% of setting ±2mVpp
    Amplitude Flatness: ≤10 MHz:±0.
    Risoluzione: 1mv o 4 digits
    Impedenza: 50Ω
    Caratteristiche Offset
    Range: |Voffset| < Vmax – Vpp/2
    Precisione: ± (1% of setting + 5mV + 0.
    Caratteristiche modulazione AM, FM, PM, 2ASK, 2FSK, 2PSK, PWM:
    AM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Sinusoidale, Quadra, Rampa, Arbitraria, Noise
    Frequenza: 1 Hz ~ 500 kHz
    Depth: 0%~120%
    FM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Sinusoidale, Quadra, Rampa, Arbitraria, Noise
    Frequenza: 1 Hz ~ 500 kHz
    Deviazione Frequenza: 0~360
    PM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Sinusoidale, Quadra, Rampa, Arbitraria, Noise
    Frequenza: 1 Hz ~ 500 kHz
    Deviazione Frequenza: 0%~120%
    2ASK
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Square of 50% duty cycle
    Code Rate: 1 Hz~500 kHz
    2FSK
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Square of 50% duty cycle
    Code Rate: 1 Hz~500 kHz
    2PSK
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: quadra of 50% duty cycle
    Code Rate: 1 Hz~500 kHz
    PWM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: sinusoidale, quadra, rampa, noise, Arb.
    Code Rate: 1 Hz ~ 500 kHz
    Width Deviation: da 0% a 100% della larghezza dell'impulso
    Burst
    Burst Count: 1~2000000000
    Gated Source: External trigger
    Sorgente di Trigger: interna, esterna
    Sweep
    Tipo: lineare
    Direzione: Up
    Sweep time: 280 000 s
    Hold/Return time: 280 000 s
    Sorgente di Trigger: interna, esterna, manuale
    Mark: Falling Edge of Sync signal (programmable)

    Specifiche Generali
    Interfaccia: USB host, USB Device
    Display: 7’’ 64K Color TFT Display, 800*480
    Alimentazione: 100-120 VAC RMS(±10%), 45 Hz to 440 Hz, CATⅡ; 120-240 VAC RMS(±10%), 45 Hz to 66 Hz, CATⅡ
    Consumo: <60W
    Corrente di uscita: 0,15 A
    Dimensioni (mm): 305x100x130 (L x W x H)
    Peso: 3 kg


    Disponibile (ordinabile)

  • Generatore di forme d’onda

    Generatore di forme d’onda in kit basato sul chip ICL8038.




    Documentazione e link utili

    Datasheet ICL8038


    Generatore di forme d’onda

    7,0000 IVA inclusa

    Disponibile (ordinabile)

  • Generatore di funzioni/forme d’onda arbitrarie – 10 MHz

    Generatore di funzioni e forme d'onda arbitrarie a 1 canale, con display TFT LCD da 4,3 pollici, frequenza di campionamento 125 MS/s, frequenza max.
    Campi di applicazione: Sensori analogici, Segnali di ambiente di simulazione, Test di circuiti, test IC, Ricerca e formazione.

    Caratteristiche tecniche
    Canali: 1
    Frequenza di campionamento: 125 MS/s
    Frequenza max.
    Caratteristiche di Frequenza:
    – Sinusoidale: 1 μHz ~ 10 MHz
    – Quadra: 1 μHz ~ 5 MHz
    – Rampa: 1 μHz ~ 400 kHz
    – Impulso: 1 μHz ~ 5 MHz
    – Arbitraria: 1 μHz ~ 2 MHz
    – Risoluzione: 1 µHz
    Forme d’onda Arbitrarie:
    – Risoluzione verticale: 14 bit
    – Max.
    Altro:
    – Forme d’onda standard: sinusoidale, quadra, rampa, triangolare, impulso, noise, DC, arbitraria
    – Ampiezza di uscita: 1 mVpp ~ 10 Vpp (50 Ω); 2 mVpp ~ 20 Vpp (High Z)
    – Tipo di modulazione: AM, FM, PM, PWM, ASK, FSK, PSK
    – Interfaccia: USB
    Caratteristiche generali:
    – Alimentazione: 100 ~ 240 VAC, 50 Hz / 60 Hz
    – Display: 4.
    – Accessori: cavo USB, cavo di alimentazione, cavo BNC-BNC, software per PC
    – Dimensioni (mm): 165x110x320
    – Peso: 3200 grammi

    Disponibile (ordinabile)

  • Generatore di funzioni/forme d’onda arbitrarie 2 canali 60 MHz

    Generatore di funzioni e forme d'onda arbitrarie a due canali, con display TFT da 7 pollici a 64K colori reali, frequenza massima d’uscita fino a 60 MHz e 250 MSa/s di campionamento.
    Dispone di base dei tempi standard TCXO (Temperature Compensated Crystal Oscillator); risoluzione 16 bit; profondità memoria 64M; uscita digitale a 16 canali.
    Forme d'onda standard: Sinusoidale, Quadra, Rampa, Impulso, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC.
    Supporta le modulazioni AM, FM, PM, ASK, FSK, PSK e PWM; interfaccia USB host e USB Device.
    Campi di applicazione: Sensori analogici, Segnali di ambiente di simulazione, Test di circuiti, test IC, Ricerca e formazione.

    La confezione comprende: il generatore di forme d’onda, cavo di alimentazione 220 VAC, due cavi BNC-BNC, cavo USB e CD

    Specifiche tecniche
    Canali: 2
    Profondità di memoria: 64M
    Frequenza: 60 MHz
    Sample Rate: 250 MSa/s
    Uscita digitale: 16 canali di uscita
    Caratteristiche della Frequenza:
    Forme d'onda standard: Sinusoidale, Quadra, Rampa, Impulso, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
    Sinusoidale: 1 uHz ~ Max.
    Quadra: 1 uHz ~ 30 MHz
    Pulse: 1 uHz ~ 15 MHz
    Ramp/Triangle: 1 uHz ~ 4 MHz
    Rumore Bianco: 1 uHz ~ Max.
    Arbitrarie: 1 uHz ~ 20 MHz
    Risoluzione: 1 uHz
    Precisione: ±50ppm, 18~28℃
    Purezza dell'onda:
    – Sinusoidale
    Distorsione armonica: Tipica (0dBm) DC-1 MHz: <-60dBc; 1 MHz-10 MHz: <-55dBc; 10 MHz–100 MHz: <-50dBc
    Distorsione armonica totale: <0,1% (10 Hz-20 kHz, 0dBm)
    Segnale spurio: tipico (0 dBm): ≤10 MHz: <-65 dBc;
    (non-hormonic): >10MHz <-65dBc+6dB/spectrum phase
    Rumore di fase: tipico (0 dBm, offset 10kHz,) 10 MHz: ≤-115 dBc / Hz
    – Quadra
    Tempo di salita/discesa: <12 ns
    Overshoot: <3%(100 kHz, 1Vpp)
    Duty Cycle: ≤10 MHz: 20.
    Non-symmetry: 1% of period+5 ns
    Jitter(rms): Typical (1 MHz,1Vpp, 50 Ω) ≤5 MHz: 2ppm+500ps; > 5 MHz: 500ps
    – Ramp
    Linearità: ≤1%(1 kHz, 1Vpp)
    Simmetria: 0%~100%
    – Pulse
    Periodo: 40 ns ~ 1Ms
    Pulse:  ≥14ns
    Leading Edge Time: ≥10ns
    Overshoot: <3%(1VPP)
    Jitter (rms): Tipico (1 MHz, 1Vpp, 50Ω) / ≤5 MHz 2ppm+500ps / > 5 MHz 500ps

    Generatore di forme d’onda Arbitrarie
    Lunghezza della forma d’onda: 64M Point
    Risoluzione Verticale: 16 Bit
    Sample Rate: 250MSa/s
    Rise/Fall time: tipico (1Vpp): <6ns
    Jitter: Tipico (1 MHz, 1Vpp, 50Ω) / ≤5 MHz 2ppm+500ps; / > 5 MHz 500ps
    Caratteristiche di Ampiezza
    Ampiezza Gamma: ≤20 MHz:2mVpp – 20Vpp;≤60 MHz:2mVpp -15Vpp;≤80 MHz:2mVpp -10Vpp; ≤90 MHz:2mVpp – 5Vpp;≤100 MHz:2mVpp – 2Vpp
    Precisione: tipica (1kHz Sine, 0V deviation, >10mVpp, Auto); ±1% of setting ±2mVpp
    Amplitude Flatness: ≤10 MHz:±0.
    Risoluzione: 1mv o 4 digits
    Impedenza: 50Ω
    Caratteristiche Offset
    Range: |Voffset| < Vmax – Vpp/2
    Precisione: ± (1% of setting + 5mV + 0.
    Caratteristiche modulazione AM, FM, PM, 2ASK, 2FSK, 2PSK, PWM:
    AM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Sinusoidale, Quadra, Rampa, Arbitraria, Noise
    Frequenza: 1 Hz ~ 500 kHz
    Depth: 0%~120%
    FM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Sinusoidale, Quadra, Rampa, Arbitraria, Noise
    Frequenza: 1 Hz ~ 500 kHz
    Deviazione Frequenza: 0~360
    PM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Sinusoidale, Quadra, Rampa, Arbitraria, Noise
    Frequenza: 1 Hz ~ 500 kHz
    Deviazione Frequenza: 0%~120%
    2ASK
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Square of 50% duty cycle
    Code Rate: 1 Hz~500 kHz
    2FSK
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: Square of 50% duty cycle
    Code Rate: 1 Hz~500 kHz
    2PSK
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: quadra of 50% duty cycle
    Code Rate: 1 Hz~500 kHz
    PWM
    Forme d'onda portante: Sinusoidale, Quadra, Rampa, Arbitraria (eccetto DC)
    Sorgente: Interna / Esterna
    Forme d'onda modulanti: sinusoidale, quadra, rampa, noise, Arb.
    Code Rate: 1 Hz ~ 500 kHz
    Width Deviation: da 0% a 100% della larghezza dell'impulso
    Burst
    Burst Count: 1~2000000000
    Gated Source: External trigger
    Sorgente di Trigger: interna, esterna
    Sweep
    Tipo: lineare
    Direzione: Up
    Sweep time: 280 000 s
    Hold/Return time: 280 000 s
    Sorgente di Trigger: interna, esterna, manuale
    Mark: Falling Edge of Sync signal (programmable)

    Specifiche Generali
    Interfaccia: USB host, USB Device
    Display: 7’’ 64K Color TFT Display, 800*480
    Alimentazione: 100-120 VAC RMS(±10%), 45 Hz to 440 Hz, CATⅡ; 120-240 VAC RMS(±10%), 45 Hz to 66 Hz, CATⅡ
    Consumo: <60W
    Corrente di uscita: 0,15 A
    Dimensioni (mm): 305x100x130 (L x W x H)
    Peso: 3 kg


    Disponibile (ordinabile)

  • GENERATORE DI FUNZIONI TASCABILE – 500kHz

    Generatore di funzioni in formato tascabile (114x68x22 mm) dotato di display OLED con caratteri bianchi.
    Specifiche tecniche
    Display: OLED a caratteri bianchi
    Tipo di generatore: DDS (Direct Digital Synthesis)
    Risoluzione DAC: 10 bit
    Gamma di frequenza: da 1Hz a 1 MHz (con passi da 1 Hz, 10 Hz, 100 Hz, 1 kHz e 10 kHz)
    Forme d'onda: sinusoidale, quadra e triangolare
    Funzione sweep: sì, con modalità bidirezionale
    Ampiezza d'uscita: max.
    Misurazione livello d'uscita reale: dBm / Vrms o Vpp readout (±3%)
    Distorsione tipica onda sinusoidale (THD): < 0.
    Tempo di salita/discesa onda quadra: 0,2 µs
    Impedenza di uscita: 50 ohm
    Alimentazione: 4 batterie ministilo tipo AAA da 1,5 volt (non comprese)
    Consumo: max.
    Autonomia batterie: circa 15 ore con batterie alkaline
    Dimensioni (mm): 114x68x22
    La confezione comprende:
    – Generatore di funzioni
    – Manuale utente
    – Adattatore da BNC maschio a RCA femmina
    – Adattatore da BNC maschio a 2 prese a banana 4 mm
    Collegamenti e controlli


    Schermate

    WAVEFORM MENU

    SWEEP MENU

    Documentazione e link utili
    Manuale


    Disponibile (ordinabile)

  • GENERATORE DI FUNZIONI PALMARE 1MHz

    Generatore di funzioni in formato tascabile (114x68x22 mm) dotato di display OLED con caratteri bianchi.
    Specifiche tecniche
    Display: OLED a caratteri bianchi
    Tipo di generatore: DDS (Direct Digital Synthesis)
    Risoluzione DAC: 10 bit
    Gamma di frequenza: da 1Hz a 1 MHz (con passi da 1 Hz, 10 Hz, 100 Hz, 1 kHz e 10 kHz)
    Forme d'onda: sinusoidale, quadra e triangolare
    Funzione sweep: sì, con modalità bidirezionale
    Ampiezza d'uscita: max.
    Misurazione livello d'uscita reale: dBm / Vrms o Vpp readout (±3%)
    Distorsione tipica onda sinusoidale (THD): < 0.
    Tempo di salita/discesa onda quadra: 0,2 µs
    Impedenza di uscita: 50 ohm
    Alimentazione: 4 batterie ministilo tipo AAA da 1,5 volt (non comprese)
    Consumo: max.
    Autonomia batterie: circa 15 ore con batterie alkaline
    Dimensioni (mm): 114x68x22
    La confezione comprende:
    – Generatore di funzioni
    – Manuale utente
    – Adattatore da BNC maschio a RCA femmina
    – Adattatore da BNC maschio a 2 prese a banana 4 mm
    Collegamenti e controlli


    Schermate

    WAVEFORM MENU

    SWEEP MENU

    Documentazione e link utili
    Manuale


    GENERATORE DI FUNZIONI PALMARE 1MHz

    119,0000 IVA inclusa

    Disponibile (ordinabile)

  • Generatore di funzioni e forme d’onda arbitrarie



    Generatore di funzioni e forme d'onda arbitrarie per PC con interfaccia USB.
    Dispone di uscita per forme d'onda arbitrarie, uscita per sincronizzazione segnale che permette di collegare più dispositivi al PC, ingresso per frequenzimetro, ingresso a 6 bit e ingresso per trigger esterno.
    L'utente può modificare la forma d'onda arbitraria dal mouse o scegliere le forme d'onda regolari come sinusoidale, quadra, triangolare, dente di sega, TTL, rumore bianco, Gauss Noise, trapezio, AM e FM.
    Schermate del software
    Specifiche tecniche
    Uscita forme d'onda arbitrarie
    – Frequenza onda: DC~25 MHz
    – DAC clock: da 2 kHz a 200 MHz regolabile
    – Canali: 1
    – Lunghezza della forma d'onda 4 kSa/s
    – Risoluzione Verticale: 12 bit
    – Stabilizzazione di frequenza: <30 ppm
    – Ampiezza: circa 3,5 V Max.
    – Impedenza di uscita: 50 ohm
    – Corrente di uscita: 50 mA Ipeak = 50 mA
    – Larghezza di banda del sistema: 25 MHz
    – Distorsione Onda: -50dBc (1 kHz), -40dBc (10 kHz)
    Frequenzimetro
    – Area di Frequenza: DC~50 MHz
    – Ampiezza segnale di ingresso: da 400 mVpp a 18 Vpp
    – Accoppiamento: DC
    – Precisione: errore base dei tempi + 1 Count
    – Impedenza d'ingresso: > 100 kohm
    – Zona di frequenza DC ~ 50 MHz
    – Ingresso di ampiezza 400 mVpp ~ 18Vpp
    Varie
    – Temperatura: da 0°C a +70°C
    – Umidità: da 0% al 95%
    – Dimensioni (mm): 210x120x40
    – Peso: 300 grammi


    Disponibile (ordinabile)

  • Tutor per Oscilloscopio

    Permette di ottenere il massimo dal tuo oscilloscopio digitale.


    Tutor per Oscilloscopio

    23,9986 IVA inclusa

    Disponibile (ordinabile)

  • SIGNAL TRACER CON GENERATORE

    Questo iniettore / rilevatore è stato progettato per immettere e ricercare un determinato segnale all'interno di un circuito audio in riparazione, (amplificatore, radioricevitore, controllo di toni, ecc.

    Caratteristiche

    – funzionamento iniettore e rilevatore indipendente
    – iniettore:
    – – tensione di uscita: da 0 a 2,5 V rms (regolabile)
    – – impedenza di uscita: 1.
    – – frequenza di uscita: ± 1 kHz
    – rilevatore:
    – – sensibilità di ingresso: regolabile da 3,5 mV a 10 V rms
    – – guadagno: 40 dB
    – – impedenza di ingresso: 50 kOhm
    – potenza di uscita: 0.
    – alimentazione: da 7 a 9 VAC o da 9 a 12 VDC / 150 mA
    – dimensioni : 60 x 53 mm

    SIGNAL TRACER CON GENERATORE

    16,0001 IVA inclusa

    Disponibile (ordinabile)

  • Generatore di segnali e frequenzimetro 2 CH – 60 MHz

    Generatore di segnali e forme d'onda arbitrarie a 2 canali, con display a colori TFT LCD da 2,4 pollici.
    Campi di applicazione: Sensori analogici, Segnali di ambiente di simulazione, Test di circuiti, test IC, Ricerca e formazione.
    Manuale in Inglese
    Software PC

    Caratteristiche tecniche
    Canali: 2
    Frequenza max.
    Caratteristiche di Frequenza:
    – Sinusoidale: 1 μHz ~ 60 MHz
    – Quadra-Triangolare: 1 μHz ~ 15 MHz
    – Impulso: 1 μHz ~ 6 MHz
    – Arbitraria: 1 μHz ~ 6 MHz
    – Risoluzione frequenza: 1 µHz
    Frequenza di lettura: 0 ~ 100 MHz
    Forme d’onda standard: sinusoidale, quadra, rampa, triangolare, impulso, noise, arbitraria, impulso di Lorenz, aumento/diminuzione esponenziale, CMOS, – Ingresso con range di lettura da 0 a 100 Mhz  – Interfaccia: USB
    Alimentazione: 5 Volt 2000 mA con adattatore da rete 100~240 VAC incluso
    Display: 2.
    Peso: 780 grammi
    Accessori in dotazione: Manuale in inglese, cavo USB, cavo di alimentazione, cavo BNC-BNC, 2 cavi BNC-coccodrilli Rosso/Nero, alimentatore da rete, software per PC gratuito scaricabile
    Dimensioni (mm): 194 x 178 x 69 mm



    Momentaneamente esaurito, data di arrivo da confermare.

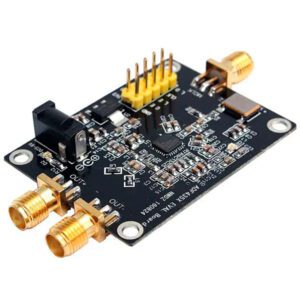

  • Modulo Sintetizzatore di Frequenza con ADF4351

    Modulo basato sul circuito integrato ADF4351 dell’Analog Devices, un sintetizzatore di frequenza a larga banda costituito da un PLL (Phase-Locked Loop) e da un VCO (Voltage-Controlled Oscillator).


    Dati tecnici del modulo

    Frequenza nominale del segnale in uscita: 35 MHz-4,4 GHz
    Forma d’onda del segnale di uscita:
    – sinusoidale in fondamentale da 2,2 GHz a 4,4 GHz;
    – quadra da 35 MHz a 2,2 GHz per divisione della frequenza fondamentale
    Potenza di uscita programmabile in step di 3 db: da -4 dBm a +5 dbm (+/- 1 db) su un carico di 50 ohm
    Sorgente RF di riferimento esterna (connettore SMA REF IN): frequenza da 10 MHz a 250 MHz
    Sorgente RF di riferimento interna: oscillatore attivo da 25 MHz +/-50ppm
    Uscite RF con connettori SMA OUT+ e OUT-
    Interfaccia di comunicazione seriale SPI
    LED di segnalazione di Lock Detect e alimentazione
    Programmazione delle funzionalità via software
    Tensione di alimentazione: da 4 a 9 VDC (5 V nominale)
    Dimensioni (mm): 48,5x37x12


    Documentazione e link utili

    Datasheet ADF4351


    Momentaneamente esaurito, data di arrivo da confermare.

Main Menu
