| Compatta board (Open Source) di sviluppo e prototipazione basata sull’ESP32 (ESP-WROOM-32), che integra connettività Wi-Fi 802.11 b/g/n e Bluetooth dual-mode (classico e BLE), con 25 GPIO disponibili per la gestione di periferiche e sensori.
Supporta una velocità di trasmissione dati fino a 150 Mbps e una potenza di uscita sull’antenna pari a 20,5 dBm, assicurando un’eccellente copertura wireless. Il consumo in modalità sleep è di soli 5 µA, rendendola ideale per applicazioni a basso consumo energetico.
La scheda è dotata di interfacce per sensori di temperatura, touch sensor, SD card, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S e IR. In questa versione, è presente un connettore USB-C al posto del tradizionale micro USB, per un’alimentazione più stabile e una comunicazione dati più affidabile. Completano le dotazioni un pulsante di Boot e uno di Reset.
Può essere impiegata in una vasta gamma di applicazioni, tra cui dispositivi indossabili, reti di sensori a bassa potenza, cuffie audio, prese intelligenti, domotica, reti mesh, controllo wireless industriale ed elettronica portabile. Dimensioni (mm): 51,45 x 28,33 x 14.
Programmabile tramite l’IDE Arduino, include anche interpreti per l’elaborazione di comandi in linguaggi come LUA.
|
- CPU e memoria
– Xtensa® single-/dual-core 32-bit LX6 microprocessor(s), fino a 600 DMIPS
– 448 kB ROM
– 520 kB SRAM
– 16 kB SRAM in RTC
– memoria Flash 4 MB
– antenna: su PCB
– alimentazione: da 3,6V a 5V (VIN) o tramite connettore USB-C
- Wi-Fi
– Range di frequenza: 2,4 GHz – 2,5 GHz
– 802.11 b/g/n HT40 Wi-Fi transceiver, baseband, stack e LwIP
– Modalità Sniffer / Station / SoftAP e Wi-Fi direct mode
– Velocità massima dati 150 Mbps@11n HT40, 72 Mbps@11n HT20, 54 Mbps@11g e 11 Mbps@11b
– Massima potenza di trasmissione 19,5 dBm@11b, 16,5 dBm@11g, 15,5 dBm@11n
– Sensibilità minima del ricevitore -97 dBm
– Supporta la modalità di protezione: WEP, WPA/WPA2 PSK/Enterprise
– Crittografia con accelerazione hardware: AES / SHA2 / ECC / RSA-4096
- Bluetooth
– Conforme alle specifiche Bluetooth v4.2 BR/EDR e BLE
– Ricevitore NZIF con una sensibilità di -97dBm
– Trasmettitore classe 1, classe 2 e classe 3
– Potenza di trasmissione +12dBm
– Ricevitore NZIF con una sensibilità di -97dBm
– Multi-connessioni Bluetooth e BLE
- Clocks and Timers:
– Oscillatore interno da 8 MHz con calibrazione
– Oscillatore RC interno con calibrazione
– Oscillatore esterno da 2 MHz a 40 MHz
– Oscillatore esterno a 32 kHz per RTC con calibrazione
– Due gruppi di timer, inclusi 2 timer a 64 bit e 1 x watchdog principale in ciascun gruppo
– RTC watchdog

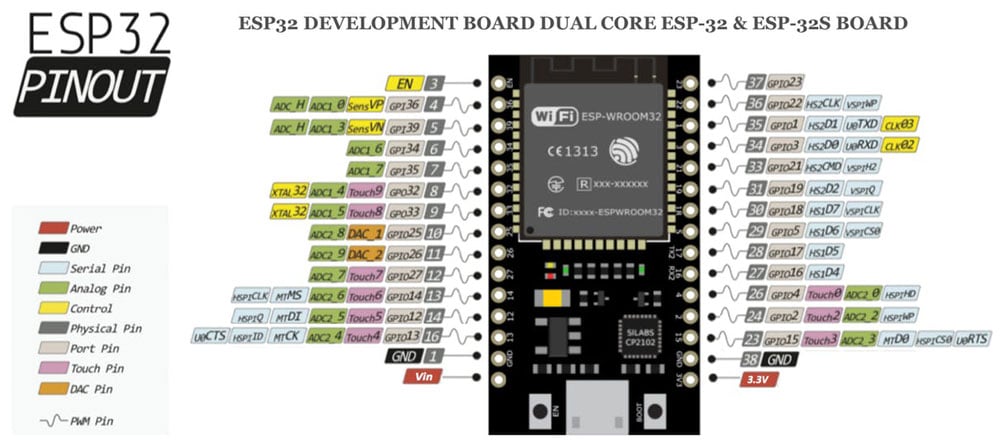

- Interfaccia periferica (25 GPIO):
– SAR ADC a 12 bit fino a 18 canali
– 2 Convertitori A/D a 8 bit
– 10 Sensori tattili
– Sensore di temperatura
– 3 per SPI, 2 per I2S, 2 per I2C, 2 per DAC, 3 per UART
– 1 host (SD / eMMC / SDIO), 1 slave (SDIO / SPI)
– Interfaccia MAC Ethernet con DMA dedicato e supporto IEEE 1588
– CAN 2.0
– IR (TX / RX)
– Motor PWM, LED PWM fino a 16 canali
– Sensore di Hall
– Pre-amplificatore analogico a bassissima potenza
- Sicurezza:
– Funzionalità di sicurezza standard IEEE 802.11 supportate, tra cui WFA, WPA / WPA2 e WAPI
– Avvio sicuro
– Crittografia Flash
– OTP a 1024 bit, fino a 768 bit per i clienti
– Accelerazione hardware crittografica: AES-HASH(SHA-2) library-RSA-ECC-Random Number Generator (RNG)
- Programmazione:
– Premere il pulsante “boot” durante la programmazione.
|
