Regolatore PWM per pannelli fotovoltaici 12/24V

18,0035,00 IVA inclusa

Regolatore di carica PWM per applicazioni fotovoltaiche

Svuota
SKU: 7100-FK011 Categoria: Tags: ,

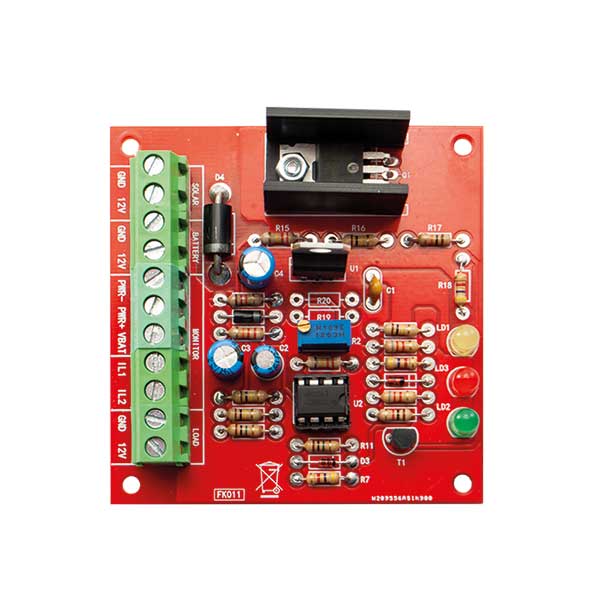

Regolatore di carica PWM per applicazioni fotovoltaiche in grado di funzionare automaticamente sia a 12 che a 24 V. La sua funzione è quella di stabilizzare e ottimizzare la carica di accumulatori alimentati da pannelli fotovoltaici a 12/24 Volt, gestendo il carico. La scheda può essere utilizzata con un misuratore di energia consumata acquistabile separatamente (vedere prodotti correlati).
Caratteristiche tecniche
  • Tensione di ingresso (pannello solare): tra 12V e 28V
  • Massima corrente di ingresso (pannello solare): 5A
  • Corrente massima in uscita (carico): 25A
  • Assorbimento massimo del circuito di controllo: 20mA
  • LED di segnalazione dello stato di ricarica, insolazione insufficiente e batteria carica
  • Possibilità di utilizzare un misuratore di energia consumata

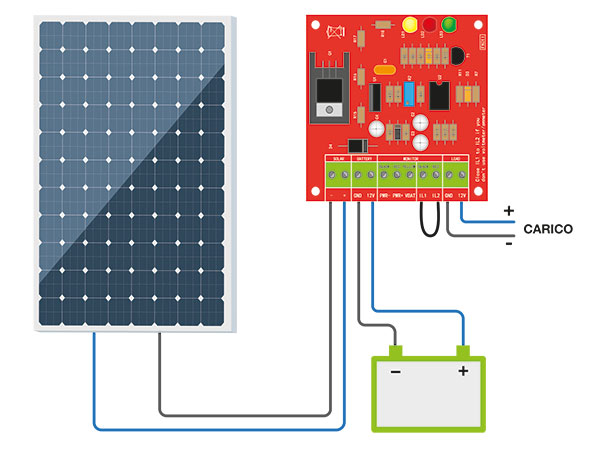

Piano di cablaggio generale dell’impianto fotovoltaico

Il regolatore blocca la carica della batteria quando è completamente carica

Il regolatore per pannelli fotovoltaici dotato di Energy Meter

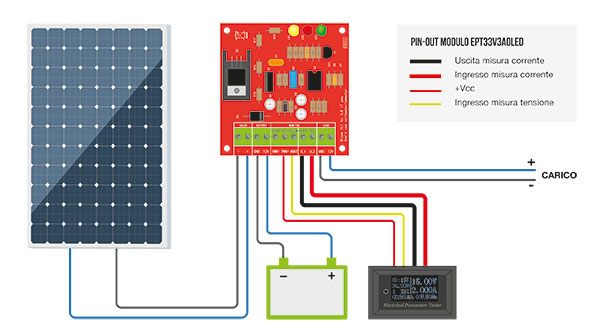

Piano di cablaggio del sistema di alimentazione fotovoltaica con accumolo ed Energy Meter
