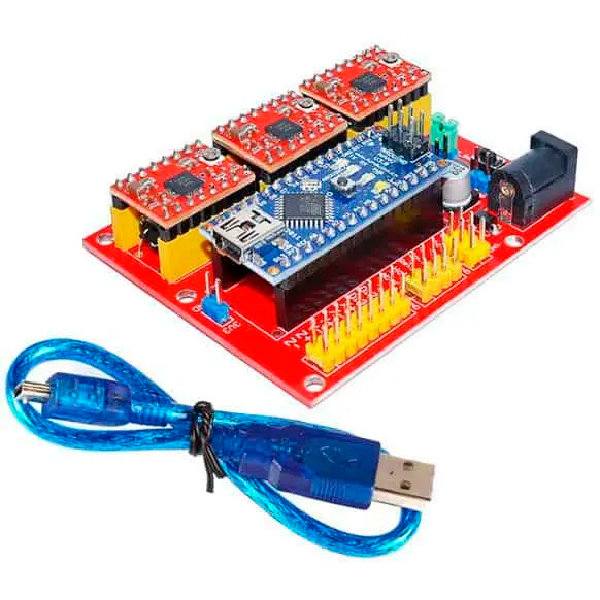

Set elettronica CNC – scheda Base+Arduino Nano compatibile+Driver

19,5000 IVA inclusa

Disponibile (ordinabile)

Set composto da una scheda base, tre driver per motori passo-passo con chip A4988 (in grado di controllare un motore passo-passo bipolare con corrente max.
Compatibile con GRBL (Firmware open source che gira su un Arduino e che trasforma i comandi G-code in segnali stepper), dispone di connettori per l’inserimento dei 3 driver con chip A4988 che consentono di pilotare fino a 3 motori passo-passo (assi X, Y, Z), connettore per l’inserimento della board Arduino Nano o Arduino Nano compatibile, pulsante di reset, uscita 3,3 e 5 volt, connettore per E-Stop e fine corsa assi (X-Y-Z).
Inoltre per ogni driver sono presenti 3 jumper che permettono di selezionare 5 modalità di controllo motore: passo, 1/2 passo, 1/4 di passo, 1/8 di passo e 1/16 di passo.
N.
ISTRUZIONI IN ITALIANO

Specifiche tecniche

Alimentazione:
– tramite PLUG DC: da 7,5 a 12 VDC (jumper inserito su Mot_VOT_Sel)
– tramite piazzole Mot_VCC e Mot_GND: fino a 24 VDC (rimuovere jumper da Mot_VOT_Sel)
Board di controllo: Arduino Nano compatibile
Compatibile con GRBL: Sì
Driver motori: 3 con chip A4988 (possono essere utilizzati anche i driver DRV8825 e compatibili)
Numero motori controllabili: 3
Connettori per E-Stop e fine corsa assi (X-Y-Z): Sì (passo, 1/2 passo, 1/4 di passo, 1/8 di passo e 1/16 di passo)
Pulsante di reset: Sì
Jumper per modalità di controllo motore: Sì
Dimensioni scheda base (mm): 72,20x59x13
Peso: circa 27 grammi

Modalità di controllo motore

Per selezionare la modalità di controllo del motore, fare riferimento alla seguente tabella.

MS1
MS2
MS3

L
L
L
PASSO
H
L
L
½ PASSO
L
H
L
¼ PASSO
H
H
L
1/8 PASSO
H
H
H
1/16 PASSO

Documentazione e link utili

Sketch di esempio


EAN: 8219671105750 SKU: 8300-CNCNANOSET Categoria: Tag:

Set composto da una scheda base, tre driver per motori passo-passo con chip A4988 (in grado di controllare un motore passo-passo bipolare con corrente max. di 2 A), una board Arduino Nano compatibile e un cavo USB-mini USB lungo circa 30 cm. Indicata Può essere utilizzato per controllare una piccola fresa CNC, una stampante 3D, ecc.

Compatibile con GRBL (Firmware open source che gira su un Arduino e che trasforma i comandi G-code in segnali stepper), dispone di connettori per l’inserimento dei 3 driver con chip A4988 che consentono di pilotare fino a 3 motori passo-passo (assi X, Y, Z), connettore per l’inserimento della board Arduino Nano o Arduino Nano compatibile, pulsante di reset, uscita 3,3 e 5 volt, connettore per E-Stop e fine corsa assi (X-Y-Z).

Inoltre per ogni driver sono presenti 3 jumper che permettono di selezionare 5 modalità di controllo motore: passo, 1/2 passo, 1/4 di passo, 1/8 di passo e 1/16 di passo. Sul connettore I2C è possibile collegare un display LCD I2C o altri dispositivi che utilizzano l’interfaccia I2C.

N.B. la confezione non comprende i motori passo-passo (vedere prodotti correlati).

ISTRUZIONI IN ITALIANO


Specifiche tecniche

  • Alimentazione:
    – tramite PLUG DC: da 7,5 a 12 VDC (jumper inserito su Mot_VOT_Sel)
    – tramite piazzole Mot_VCC e Mot_GND: fino a 24 VDC (rimuovere jumper da Mot_VOT_Sel)
  • Board di controllo: Arduino Nano compatibile
  • Compatibile con GRBL:
  • Driver motori: 3 con chip A4988 (possono essere utilizzati anche i driver DRV8825 e compatibili)
  • Numero motori controllabili: 3
  • Connettori per E-Stop e fine corsa assi (X-Y-Z): Sì (passo, 1/2 passo, 1/4 di passo, 1/8 di passo e 1/16 di passo)
  • Pulsante di reset: Sì
  • Jumper per modalità di controllo motore:
  • Dimensioni scheda base (mm): 72,20x59x13
  • Peso: circa 27 grammi

Modalità di controllo motore

Per selezionare la modalità di controllo del motore, fare riferimento alla seguente tabella.

MS1 MS2 MS3
L L L PASSO
H L L ½ PASSO
L H L ¼ PASSO
H H L 1/8 PASSO
H H H 1/16 PASSO



Documentazione e link utili




Informazioni aggiuntive

Peso 0.5 kg
Dimensioni 140.0 × 100.0 × 50.0 mm
Articolo in kit

no

Articolo in kit

Articolo non in kit
